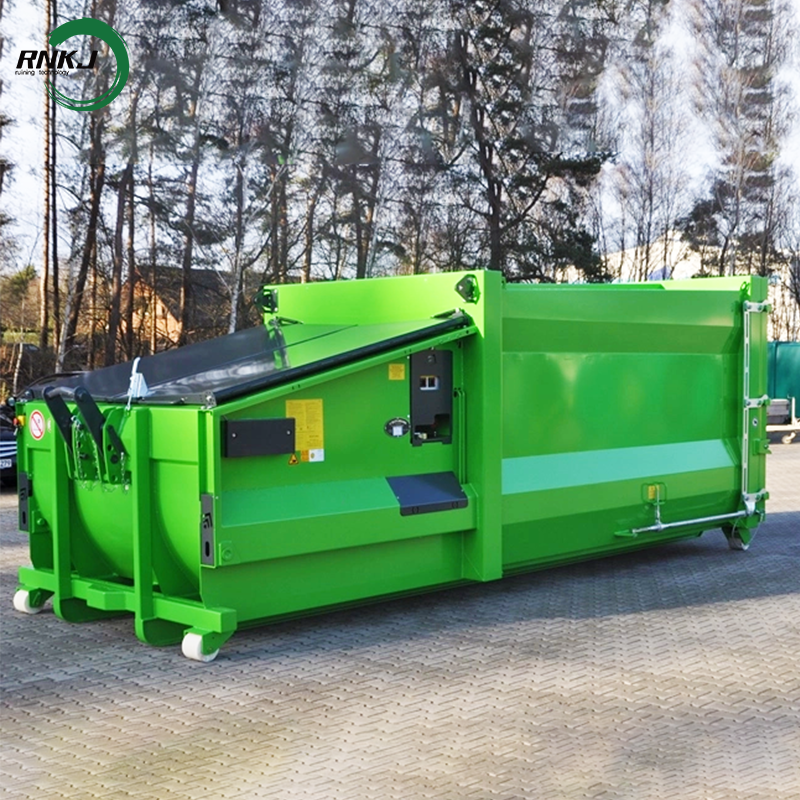

¿Cuáles son los componentes principales de una estación de compactación de basura?

Sistema de Recolección: El Primer Centro de Recepción de Basura

El sistema de recolección es la entrada a la estación de compactación, responsable de recibir eficientemente diversos tipos de basura e introducirla al flujo de procesamiento. Los componentes principales incluyen:

Dispositivo de carga

Está dividido en contenedores de almacenamiento tipo tolva, puertos de carga tipo plataforma, etc., adecuados para diferentes escenarios de entrega, como vehículos sanitarios y operaciones manuales. Algunos equipos adoptan un diseño completamente cerrado, como el contenedor de carga subterráneo de la estación de compactación enterrada, que puede reducir la propagación de olores.

Diseño clave: El puerto de carga está equipado con una compuerta sellada, controlada por un cilindro hidráulico para abrir y cerrar, formando un espacio sellado vinculado con el mecanismo de compresión.

Módulo de prealmacenamiento y detección

Un sensor de nivel de llenado está integrado en el contenedor de basura para monitorear la altura de acumulación de basura en tiempo real. Cuando el contenedor está lleno, se activa una señal de advertencia automática. La cámara de compresión del equipo horizontal también tiene la función de prealmacenamiento, asegurando una carga continua y sin interrupciones.

Sistema de compresión: la unidad de ejecución central para la reducción de la capacidad y la mejora de la calidad

El sistema de compresión es el núcleo que determina la eficiencia del procesamiento. Se clasifica en tipos horizontales y verticales según la dirección de compresión. Los componentes principales incluyen:

(1) Mecanismo de compresión horizontal

Componentes principales: placa de empuje, grupo de cilindros hidráulicos de etapas múltiples, cámara de compresión. La placa de empuje adopta un diseño de placa vertical escalonada, que es adecuado para la diferencia de densidad entre la parte superior e inferior de la basura, mejorando la uniformidad de la compresión.

Configuración de energía: dos cilindros hidráulicos de una sola etapa son responsables de la precompresión y los cilindros hidráulicos de múltiples etapas se utilizan para una compresión fuerte. La relación de compresión puede alcanzar 1:4 y la densidad compactada es ≥ 750 kg/m³.

Control de precisión: el espacio entre la placa de empuje y la cámara de compresión se controla estrictamente entre 3 y 5 mm. Se utiliza una guía deslizante para evitar que el funcionamiento se detenga.

(2) Mecanismo de compresión vertical

Estructura principal: estructura de acero, plataforma de compresión, sistema de compresión por etapas de tres cilindros. El cilindro principal está conectado a dos cilindros auxiliares y, mediante un método de compresión de relé, se reduce la altura del equipo, ahorrando así costos de construcción.

Sistema de transporte: Un canal de salida eficiente para compactar basura

El sistema de transporte permite una conexión perfecta entre los bloques comprimidos y los vehículos de recogida. Los componentes principales incluyen:

Dispositivo de empuje

Tipo horizontal: el empujador es impulsado por un cilindro hidráulico dedicado y se desliza a lo largo de los rieles guía de la caja para empujar los bloques comprimidos hacia la caja de transferencia; Tipo vertical: La plataforma de prensa también tiene una función de elevación y puede levantar la caja de basura en su conjunto para conectarla con el vehículo recolector de basura.

Mecanismo de movimiento y posicionamiento de contenedores.

El vehículo de transporte de contenedores circula a lo largo del tren ligero mediante 8 juegos de grupos de ruedas y está controlado por cilindros hidráulicos para empujar y tirar, lo que permite un acoplamiento preciso del compresor y el contenedor de transferencia.

El mecanismo de posicionamiento emplea un dispositivo de bloqueo hidráulico para garantizar la estabilidad del contenedor durante el proceso de transferencia y evitar que la basura se esparza.

Diseño de sellado y drenaje.

El cuerpo de la caja adopta un sellado de goma tipo laberinto + orificios de drenaje inferiores. Las aguas residuales comprimidas fluyen a través del canal de desvío y se descargan en el tanque de recolección, logrando 'sin descarga de basura ni fugas de aguas residuales'.

Sistema de control: el centro inteligente para la operación de equipos

El sistema de control integra tecnologías hidráulicas, eléctricas y de detección para lograr una operación y mantenimiento automatizados. Los componentes principales incluyen:

Unidad de potencia hidráulica

Se compone de una bomba de paletas dual, una válvula de descarga electromagnética, un grupo de válvulas electromagnéticas, etc. Adopta una conmutación inteligente de bomba dual: durante el tiempo de ralentí, ambas bombas suministran aceite para acelerar la velocidad; cuando está bajo carga, una sola bomba funciona a alta presión para ahorrar energía. El sistema cumple con los estándares de componentes hidráulicos.

Módulo de control eléctrico

Se divide en control motor y control de acción.

Admite modos manuales y automáticos. En caso de falla, puede cambiar a operación de manija hidráulica para garantizar la confiabilidad operativa.

Monitoreo y análisis inteligentes

Datos como la fuerza de compresión, la velocidad de carrera y el volumen de llenado se recopilan en tiempo real a través de sensores. Algunos equipos están equipados con un sistema PLC para lograr la predicción de fallas y el análisis de datos, proporcionando una base para la planificación de residuos urbanos.

Sistema Auxiliar de Soporte: Garantía de Protección y Seguridad Ambiental

Componentes de protección ambiental: El equipo subterráneo se opera en un ambiente subterráneo completamente cerrado y está equipado con dispositivos de eliminación de polvo y olores; el cuerpo de la caja está hecho de acero resistente a la corrosión y su vida útil puede alcanzar de 8 a 10 años.

Protección de seguridad: Se instalan ganchos de seguridad en el marco y se instala un bloqueo hidráulico bidireccional en el sistema hidráulico, lo que permite que el mecanismo se mantenga suspendido en cualquier posición.
